광범위한 현장 경험을 갖춘 전문 산업용 캐스터 제조업체인 CMCL Casters는 부적절한 하중 계산이 캐스터 관련 고장의 주요 원인 중 하나라는 사실을 발견했습니다. 이 가이드에서는 표준 산업용 캐스터 하중 계산 공식과 널리 수용되는 4륜 설치, 3륜 하중 선택 원리 뒤에 있는 엔지니어링 논리를 설명합니다. 이 방법은 일반적으로 창고 카트, 산업용 취급 장비, 의료용 트롤리, 자동화 기계 및 맞춤형 모바일 시스템에 사용됩니다.
고정식 선반 시스템과 달리,산업용 캐스터애플리케이션은 이동 중 동적 하중, 고르지 못한 바닥, 진동 및 충격력을 고려해야 합니다. 정적 중량 계산에만 의존하면 부하 용량이 부족해지는 경우가 많습니다.

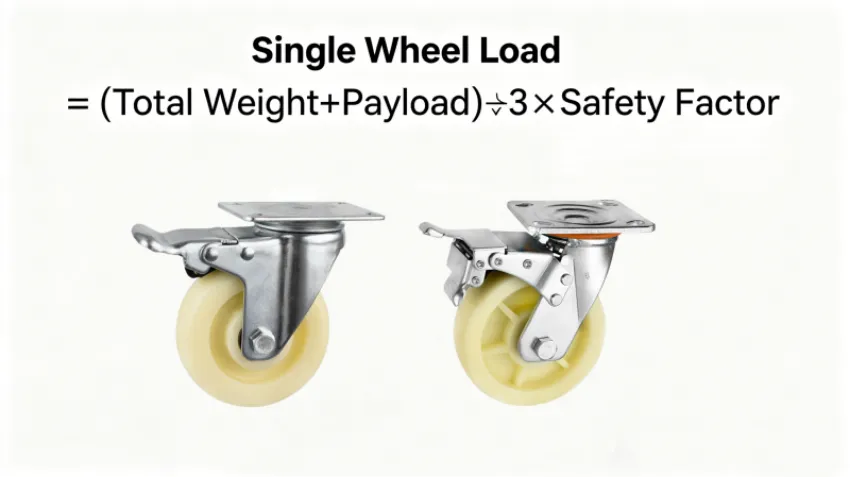

단일 휠 하중 = (총 장비 중량 + 최대 적재 중량) ¼ 3 × 안전계수
에이. 총 장비 무게: 카트, 랙, 기계 또는 이동식 장비의 자중입니다.
비. 최대 적재 중량: 장비가 작동 중에 운반할 수 있도록 설계된 최대 무게입니다.
기음. 4 대신 3으로 나누기: 4개 캐스터 설치의 핵심 원리는 이 기사의 뒷부분에서 설명합니다.
디. 안전율: 표준 산업 환경의 경우 일반적으로 1.3~1.5입니다. 거친 바닥, 빈번한 움직임 또는 충격에 취약한 용도의 경우 안전계수 1.5~2.0을 권장합니다.
창고 트롤리의 무게80kg 최대 하중은 다음과 같습니다.400kg.
총 중량:
80kg + 400kg = 480kg
필요한 단일 휠 용량:
480 ¼ 3 × 1.3 = 208kg
선정 결과: 각 캐스터의 최소 하중 용량은 다음과 같습니다.208kg, 단순히 전체 무게를 4로 나눈 120kg이 아닌.
많은 사용자가 다음과 같이 질문합니다. 카트에 바퀴가 4개 있으면 하중을 4개로 나누는 것이 어떨까요?
이에 대한 답은 이론적인 계산이 아닌 실제 작동 조건에서 나옵니다.
바닥이 콘크리트이든, 에폭시 코팅이든, 타일이든, 약간의 요철은 항상 존재합니다. 바닥의 불규칙성과 구조적 공차로 인해 4개의 바퀴 모두가 항상 균등하게 하중을 전달하는 것은 극히 어렵습니다.
실제로 대부분의 4륜 카트는 자연스럽게 안정적인 3점 지지 시스템을 형성합니다. 이 시스템에서는 3개의 캐스터가 대부분의 하중을 지탱하고 네 번째 캐스터는 무게를 거의 또는 전혀 지탱하지 않습니다.
이것이 산업 엔지니어가 3륜 하중 지지 원리를 사용하는 주된 이유입니다.
장비가 가로질러 이동할 때:
A. 신축 조인트
B. 바닥 간격
C. 경사로
D. 울퉁불퉁한 표면
E. 기준점
부하 분산이 즉시 변경됩니다.
특정 순간에는 2~3개의 캐스터만이 대부분의 충격력을 흡수할 수 있습니다. 이러한 일시적인 로드 스파이크는 이론적 평균 로드를 크게 초과할 수 있습니다.
캐스터 선택이 4륜 평균을 기반으로 하는 경우 과부하 실패 가능성이 훨씬 높아집니다.
정밀 제조에도 다음과 같은 작은 차이가 있습니다.
A. 장착 구멍 위치
B. 프레임 평탄도
C. 브래킷 높이
D. 설치 정확도
고르지 않은 하중 분포가 발생할 수 있습니다.
결과적으로 한 캐스터는 다른 캐스터보다 지속적으로 더 많은 무게를 지탱할 수 있습니다.
3륜 하중 지지 원리를 무시하는 것은 캐스터 고장의 가장 일반적인 원인 중 하나입니다.
수년간의 프로젝트 경험을 바탕으로 CMCL 엔지니어는 다음과 같은 문제에 자주 직면합니다.
A. 휠 트레드 변형 및 플랫 스팟팅
B. 구부러진 캐스터 브래킷
C. 베어링 과부하 및 조기 고장
D. 구름 저항 증가
E. 불량한 기동성
F. 이동 중 카트가 흔들리는 경우
G. 유지보수 및 교체 비용 증가
H. 잠재적인 작업장 안전 위험
이러한 문제는 선택한 캐스터가 이론적인 하중 요구 사항을 충족하는 것처럼 보이는 경우에도 종종 발생합니다.
3륜 변환 원리는 주로 4륜 장비에 적용됩니다.
세 바퀴 모두의 평균 하중과 적절한 안전 계수를 기준으로 하중을 계산합니다. 부하 분산은 일반적으로 더 균형이 잡혀 있습니다.
업계 표준 3륜 하중 계산 방법을 사용합니다.
캐스터가 6개 또는 8개 있는 중장비 장비의 경우 엔지니어는 일반적으로 충분한 동적 부하 예비력을 유지하면서 이론적 평균 부하 분포의 약 70~80%를 기준으로 계산합니다.
특수 캐스터 솔루션에도 동일한 엔지니어링 원칙이 적용됩니다. 오븐, 베이킹 장비 및 열처리 기계용 고온 캐스터를 선택하든 전자 제조, 클린룸 및 반도체 시설용 정전기 방지 캐스터를 선택하든 부하 용량은 동적 작동 조건에 대해 적절한 안전 여유를 유지하면서 항상 3륜 하중 지지 원리를 사용하여 계산해야 합니다.
하중 계산은 올바른 캐스터 선택의 기초이며 종종 장비의 전체 사용 수명을 결정합니다. 물류, 제조, 의료, 식품 가공 및 전자 산업 분야의 고객에게 서비스를 제공한 광범위한 경험을 바탕으로 합니다. 계산된 하중만 충족하는 캐스터를 선택하면 사용 수명이 단축되는 경우가 많습니다. 산업용 오븐 및 살균 장비에 사용되는 고온 캐스터는 내하중 성능을 유지하면서 높은 온도를 견뎌야 합니다. ESD에 민감한 환경에 사용되는 정전기 방지 캐스터는 안정적인 정전기 방전 보호와 충분한 부하 용량을 결합해야 합니다. 부식성 환경이나 세척 환경에서는 스테인리스 스틸 캐스터가 필요할 수 있습니다. 올바른 휠 재질과 브래킷 디자인을 선택하는 것도 마찬가지로 중요합니다. 맞춤형 트롤리, 산업 기계 및 중부하 이동 장비의 경우 전문적인 하중 계산이 강력히 권장됩니다.
CMCLCasters는 까다로운 작업 환경을 위한 산업용 이동성 솔루션을 전문으로 합니다. 고강도 캐스터 및 스테인레스 스틸 캐스터부터 고온 캐스터 및 정전기 방지 캐스터에 이르기까지 CMCL은 특정 하중 요구 사항, 환경 조건 및 산업 표준을 충족하도록 설계된 표준 및 맞춤형 캐스터 솔루션을 모두 제공합니다. CMCL은 정확한 부하 계산과 애플리케이션 중심 엔지니어링 지원을 결합하여 고객이 장비 안전, 운영 효율성 및 장기적인 신뢰성을 극대화하도록 돕습니다.
