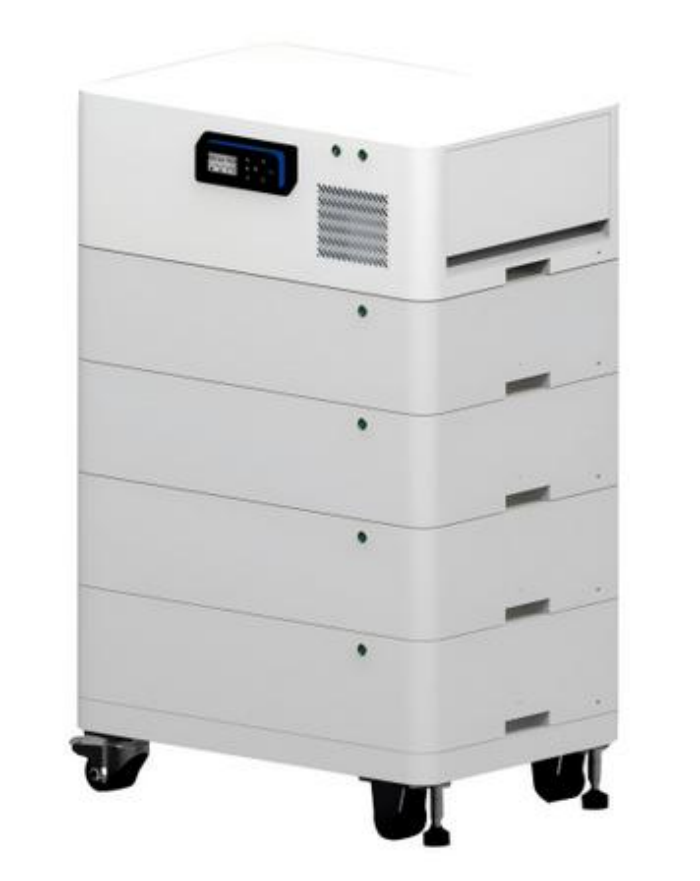

주거용 에너지 저장 캐비닛은 점점 더 소형화되고 모듈식이며 설치가 쉬워지고 있습니다. 그러나 적층형 배터리 시스템의 경우 캐비닛 아래의 하드웨어는 제한된 설치 공간 내에서 상대적으로 높은 장비 무게를 수용해야 합니다.
이로 인해 특정 캐스터 요구 사항이 생성됩니다. 캐스터는 캐비닛 바닥 구조에 꼭 맞아야 하고, 충분한 부하 용량을 제공해야 하며, 필요할 때 캐비닛을 불필요하게 높이지 않고 장비를 재배치할 수 있어야 합니다.
주거용 적층형 에너지 저장 배터리 캐비닛을 개발하는 제조업체의 경우 캐스터와 조정 가능한 지지 메커니즘이 하나의 어셈블리에 통합되어 있기 때문에 견고한 레벨링 캐스터가 실용적인 하드웨어 옵션이 될 수 있습니다.
에너지 저장 캐비닛 아래에 사용되는 바퀴는 단순히 인클로저에 부착된 작은 바퀴가 아닙니다.
캐비닛에는 여러 개의 배터리 모듈, 전기 구성 요소, 냉각 시스템 및 보호 구조가 포함될 수 있습니다. 시스템이 무거워짐에 따라 캐스터는 충분한 기계적 강도를 유지하면서 사용 가능한 장착 공간 내에서 작동해야 합니다.
쌓을 수 있는 캐비닛 설계의 경우 특히 관련된 몇 가지 특성이 있습니다.
· 전체 캐비닛에 대한 충분한 정격 하중
· 콤팩트한 장착 치수
· 적절한 전체 캐스터 높이
· 설치 바닥에 적합한 휠 재질
· 캐비닛 위치를 변경할 때 안정적인 회전 동작
· 고정 설치를 위한 조정 가능한 지지대
· 캐비닛 프레임과 호환되는 장착 플레이트 및 구멍 패턴
따라서 올바른 구성은 단순히 사용 가능한 가장 큰 캐스터를 선택하는 것이 아니라 캐비닛 설계에 따라 달라집니다.
주거용 에너지 저장 장비의 경우 하나의 캐스터 크기가 반드시 모든 캐비닛에 맞는 것은 아닙니다.
배터리 용량, 캐비닛 크기, 하단 프레임 구조에 따라 부하 요구 사항이 크게 달라질 수 있습니다. CMCL은 이러한 응용 분야에 고려할 수 있는 두 가지 주요 레벨링 캐스터 구성을 제공합니다.

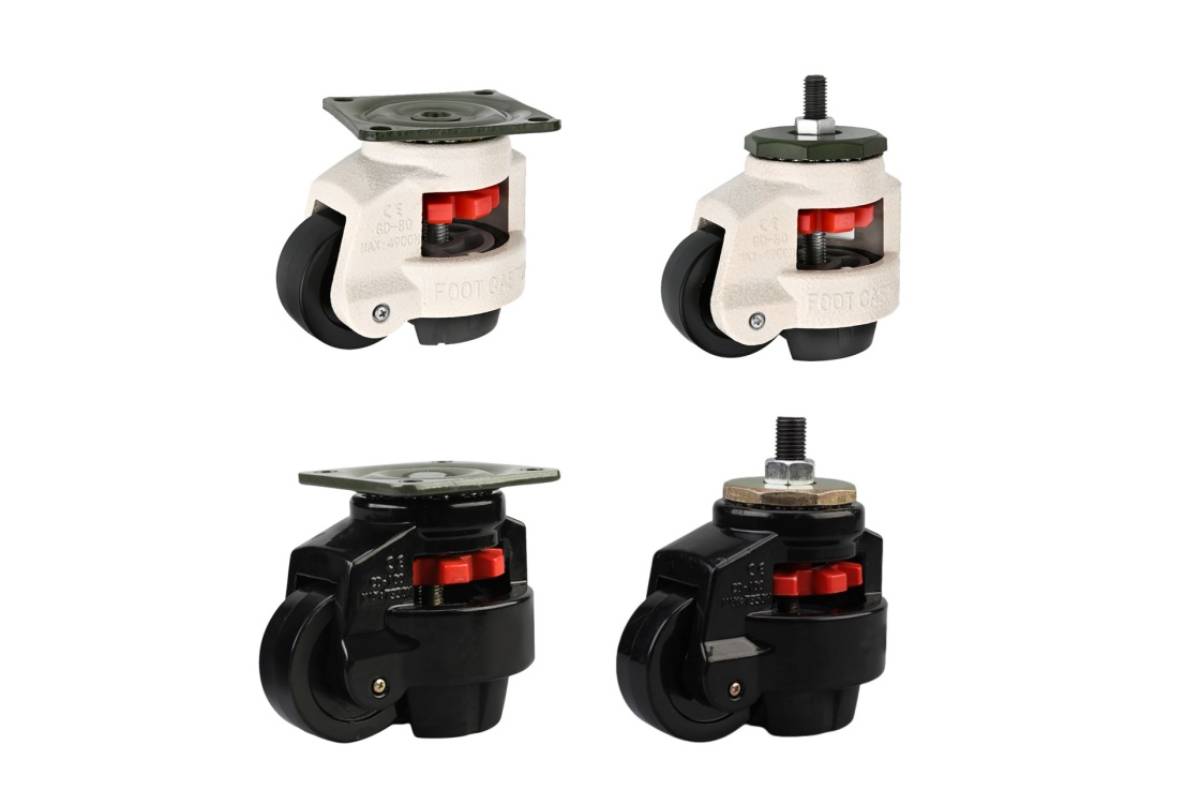

그만큼조정 가능한 레벨링 캐스터시리즈는 더 넓은 범위의 부하 용량이 필요한 응용 분야를 위해 설계되었습니다.
모델 범위는 40F~150F이며, 정격 용량은 특정 모델에 따라 캐스터당 약 50kg~1,500kg입니다.
캐스터는 탄소강 브래킷과 나일론 6 휠을 사용하며 다양한 적용 요구 사항에 맞게 아연 도금 및 분말 코팅 표면 처리가 가능합니다.
조정 가능한 레벨링 캐스터 시리즈의 주요 장점은 사용 가능한 크기와 장착 구성의 범위입니다. 캐비닛 하단 프레임에 따라 다양한 장착 플레이트와 구멍 패턴을 선택할 수 있습니다.
따라서 이 시리즈는 동일한 에너지 저장 제품군 내에서 다양한 캐비닛 크기를 개발하는 제조업체에 적합합니다.
예를 들어 상대적으로 컴팩트한 캐비닛에는 장착 공간이 더 작은 저용량 캐스터가 필요할 수 있으며, 여러 배터리 모듈이 포함된 캐비닛에는 고용량 구성이 필요할 수 있습니다.
제조업체는 전체 캐비닛 구조를 변경하는 대신 실제 기계적 요구 사항에 맞는 캐스터 사양을 선택할 수 있습니다.
모든 주거용 배터리 캐비닛에 대형 산업용 캐스터가 필요한 것은 아닙니다.

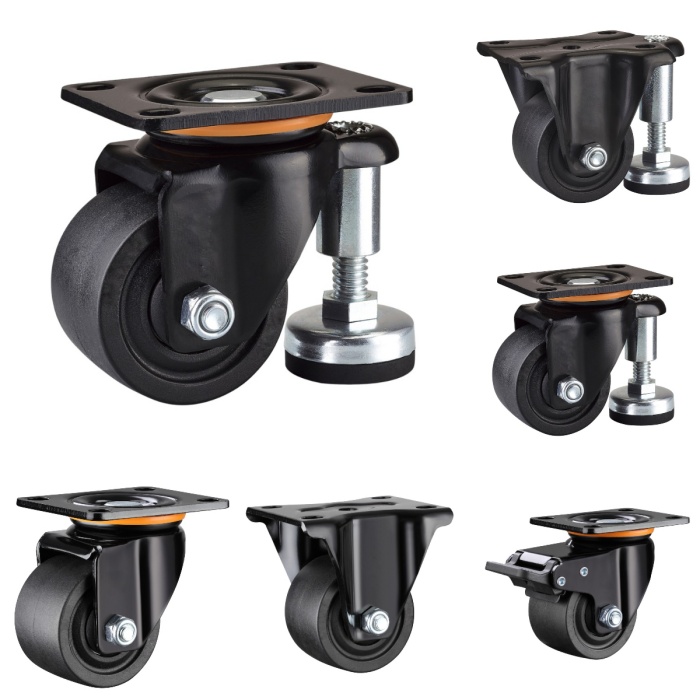

설치 공간이 제한된 캐비닛의 경우 소형 고하중 레벨링 캐스터가 더 적합할 수 있습니다.
두 번째 시리즈는 다음과 같이 제공됩니다.
· 2인치
· 2.5인치
· 3인치
· 4인치
정격 용량은 모델 및 구성에 따라 캐스터당 약 300~700kg입니다.
상대적으로 컴팩트한 구조는 제조업체가 낮은 프로파일 캐비닛 설계를 유지하는 동시에 상당한 부하 용량 기능을 제공하는 데 도움이 됩니다.
이러한 캐스터는 다음과 같은 영역에 설치된 실내 에너지 저장 캐비닛에 고려될 수 있습니다.
· 주거용 다용도실
· 차고
· 장비실
· 실내 서비스 구역
· 소규모 상업용 에너지 저장 공간
최종 휠 재질과 구성은 바닥 표면과 예상되는 이동 빈도에 따라 선택해야 합니다.
배터리 캐비닛 제조업체의 설계 고려 사항 중 하나는 인클로저 아래에 사용 가능한 공간입니다.
독립적인 레벨링 풋과 함께 기존 캐스터를 사용하려면 추가 장착 위치와 구성 요소가 필요합니다. 통합된 레벨링 캐스터는 롤링 및 지지 기능을 하나의 어셈블리에 결합합니다.
이는 캐비닛 개발 중에 몇 가지 실질적인 이점을 제공할 수 있습니다.
캐스터와 지지 메커니즘이 결합되어 캐비닛 아래의 개별 하드웨어 부품 수를 줄입니다.
단일 장착 지점은 선택한 구성에 따라 이동성과 고정식 지원을 모두 제공할 수 있습니다.
지원 하드웨어를 제거하지 않고도 설치 또는 유지 관리 중에 캐비닛 위치를 변경할 수 있습니다.
소형 캐스터 구성은 제조업체가 주거용 에너지 저장 인클로저 아래에서 사용 가능한 공간을 관리하는 데 도움이 될 수 있습니다.
OEM 프로젝트의 경우 캐스터는 캐비닛이 이미 완성된 후에 추가되는 액세서리가 아니라 기계 설계의 일부이기 때문에 이러한 세부 사항이 중요할 수 있습니다.
최종 선택은 실제 적재된 캐비닛 중량, 캐스터 수, 장착 구조, 캐비닛 높이 및 바닥 조건을 기준으로 해야 합니다.
제조업체는 캐비닛을 이동할 때 하중이 어떻게 분산되는지 고려해야 합니다. 정적 부하 용량만으로는 설치 또는 재배치 중에 발생하는 모든 조건을 설명할 수 없습니다.
OEM 및 ODM 프로젝트의 경우 이상적으로 캐스터 선택은 캐비닛 프레임이 설계되는 동안 시작되어야 합니다.
생산 전에 다음 치수를 확인해야 합니다.
1. 사용 가능한 장착 공간
2. 장착판 치수
3. 구멍 간격
4. 필수 캐스터 높이
5. 총 캐비닛 무게
6. 예상 휠 하중
7. 바닥면
8. 필요한 이동 빈도
9. 캐비닛 아래 공간
10. 원하는 고정 지지 높이
캐스터 제조업체에 이러한 매개변수를 제공하면 캐비닛이 대량 생산되기 전에 캐스터 구성을 평가할 수 있습니다.
캐스터 높이가 변경되면 전체 캐비닛 높이에 영향을 미칠 수 있고 장착 위치가 변경되면 하단 프레임을 수정해야 할 수 있으므로 이는 쌓을 수 있는 배터리 캐비닛에 특히 유용합니다.
주거용 적층형 에너지 저장 배터리 캐비닛에 가장 적합한 캐스터가 반드시 가장 크거나 최고 용량 모델일 필요는 없습니다.
더 나은 접근 방식은 캐스터를 캐비닛의 무게, 장착 구조, 사용 가능한 공간, 필요한 높이, 휠 직경 및 설치 환경에 맞추는 것입니다.
더 가볍거나 공간이 제한된 캐비닛을 위한 소형 2인치~4인치로우 프로파일 캐스터 크기와 적재 용량 사이의 적절한 균형을 제공할 수 있습니다. 더 무겁거나 다양한 캐비닛 설계를 위해 40F-150F 조정 가능한 레벨링 캐스터 시리즈는 더 넓은 범위의 용량과 장착 옵션을 제공합니다.
차세대 가정용 배터리 저장 시스템을 개발하는 제조업체를 위해, CMCL® 레벨링 캐스터는 설계 프로세스 초기부터 캐비닛 구조에 이동성과 조정 가능한 지지대를 통합하기 위한 구성 가능한 하드웨어 옵션을 제공합니다. CMCL®은 ISO 9001:2015 인증을 받았으며, 캐스터 제품은 염수 분무 테스트를 거쳐 내식성을 평가할 수 있습니다. 일부 제품에는 RoHS 인증도 제공되어 다양한 환경 및 규정 준수 요구 사항을 충족하는 제조업체를 지원합니다.
궁극적으로 올바른 캐스터를 선택하는 것은 단순히 최고 등급의 모델을 선택하는 것이 아니라 캐비닛의 실제 하중, 구조, 작동 환경 및 이동성 요구 사항을 기반으로 해야 합니다.
