선택산업용 캐스터단순히 장비 무게를 바퀴 수로 나누면 잘못된 결과가 나올 수 있습니다. 기계가 중심에서 벗어난 하중을 운반하거나 고르지 못한 바닥 위로 이동하거나 6~8개의 캐스터를 사용하거나 반복적인 충격을 받아 작동하는 경우 문제는 더욱 심각해집니다.
기본적인 3륜 하중 선택 원리는 시작점을 설정하는 데 유용하지만 실제 장비는 완벽하게 균형 잡힌 플랫폼처럼 작동하는 경우가 거의 없습니다.
이동식 기계, 카트, 워크스테이션, AGV 플랫폼 또는 대형 장비를 설계하는 엔지니어링 팀의 경우 더 중요한 질문은 다음과 같습니다.
작동 중에 가장 무거운 하중을 받는 캐스터가 실제로 운반하는 하중은 얼마나 됩니까?
이 가이드는 그 질문에 중점을 둡니다. 기본 캐스터 하중 계산을 반복하는 대신 편심 하중, 다중 캐스터 하중 분포, 동적 이동, 환경 저하 및 일반적인 선택 실수를 검사합니다.
단순하고 균일하게 적재된 트롤리의 경우 이론적인 캐스터당 하중 계산이 합리적인 출발점을 제공할 수 있습니다.
실제 장비는 매우 다를 수 있습니다.
무게 중심은 프레임의 한쪽 끝에 더 가까울 수 있습니다. 배터리, 모터, 펌프, 유압 부품 또는 기타 무거운 어셈블리를 한쪽에 장착할 수 있습니다. 견고한 프레임은 바닥이 고르지 않을 때 특정 바퀴에 추가 하중을 전달할 수 있습니다.
고르지 않은 캐스터 하중의 일반적인 원인은 다음과 같습니다.
· 플랫폼 한쪽 끝 근처에 설치된 무거운 구성품
· 배터리나 모터가 한쪽에 장착되는 형태
· 고르지 않게 보관된 도구나 자재
· 높은 무게중심을 갖춘 긴 장비 프레임
· 고르지 못한 바닥에서도 작동하는 견고한 프레임
· 경사로, 문지방, 바닥 조인트 및 확장 간격
· 갑작스런 출발, 정지 또는 회전
· 견인 또는 AGV 작업
· 제조 및 장착 공차
이는 바퀴당 평균 하중이 반드시 가장 무거운 하중을 받는 바퀴가 지탱하는 실제 하중이 아니라는 것을 의미합니다.
까다로운 산업 장비의 경우 이러한 차이로 인해 캐스터가 안정적으로 작동하는지 또는 조기 베어링, 휠, 브래킷 또는 장착 오류가 발생하는지 여부가 결정될 수 있습니다.
편심 하중은 장비의 무게 중심과 탑재 하중이 캐스터 레이아웃의 기하학적 중심과 정렬되지 않을 때 발생합니다.
600kg의 이동식 테스트 벤치를 생각해 보십시오.
하중이 균등하게 분산되면 캐스터 하중이 상대적으로 균형을 이룰 수 있습니다. 하지만 전체 무게의 약 70%가 바퀴 2개가 설치된 플랫폼 후면에 집중된다고 가정해 보겠습니다.
따라서 뒤쪽 쌍은 전체 하중에서 훨씬 더 많은 부분을 운반할 수 있습니다.
실제 공학 계산은 다음과 같이 표현될 수 있습니다.
고하중 캐스터 1개당 필요 용량 =(총 총 중량 × 예상 편심 하중 비율 ¼ 고하중측 캐스터 수) × 안전계수
예를 들어:
· 총중량 : 600kg
· 예상 후방 부하율 : 70%
· 후방 바퀴: 2개
· 안전계수 : 1.5
계산:
(600 × 0.70 ¼ 2) × 1.5 = 315kg
이 단순화된 시나리오에서는 다음만을 기준으로 캐스터를 선택합니다.
600 ¼ 4 = 150kg
후방 바퀴가 전달하는 하중을 상당히 과소평가하게 됩니다.
정확한 하중 분포는 장비의 무게 중심 위치, 프레임 형상 및 하중 테스트 데이터를 통해 이상적으로 확인되어야 합니다. 위의 70% 수치는 보편적인 배분 규칙이 아닌 공학적 예입니다.
편심하중이 자주 발생하는 곳
이 문제는 특히 다음과 관련이 있습니다.
· 이동식 기계 기지
· 배터리 및 에너지 저장 캐비닛
· 산업용 워크스테이션
· 용접 테이블
· 도구 카트
· 펌프 및 압축기 플랫폼
· 의료장비
· 자재 취급 카트
· AGV 플랫폼
· 긴 산업용 프레임
무게 중심이 명확하게 오프셋된 장비의 경우 캐스터 선택은 모든 캐스터의 평균 하중이 아닌 가장 무거운 하중을 받는 쪽부터 시작해야 합니다.
캐스터를 더 추가하면 총 중량이 더 많은 바퀴에 분산되기 때문에 부하 용량이 증가하는 것으로 보입니다.
실제로 로드 공유는 완벽하지 않습니다.
6개의 캐스터 플랫폼이 반드시 모든 캐스터에 정확히 무게의 1/6을 가하는 것은 아닙니다. 8개 캐스터 플랫폼에도 동일하게 적용됩니다.
여러 요인으로 인해 균등 로딩이 방해될 수 있습니다.
· 바닥 요철
· 프레임 편향
· 캐스터 장착 높이 차이
· 용접 또는 제작 공차
· 고르지 못한 휠 직경
· 다양한 회전 방향
· 페이로드 위치
· 프레임 강성
· 휠베이스 및 캐스터 간격
견고한 플랫폼은 프레임의 한 부분이 바닥 불규칙성에 직면할 때 더 적은 수의 바퀴에 불균형적인 양의 하중을 전달할 수도 있습니다.
이러한 이유로 엔지니어들은 단순히 총 중량을 총 캐스터 수로 나누는 대신 효과적인 하중 공유 가정을 사용하는 경우가 있습니다.
예를 들어, 8개의 캐스터 기계는 이론적으로 8개의 바퀴에 하중을 분산시킬 수 있지만 실제 설계 계산에서는 프레임 및 작동 조건에 따라 더 적은 유효 하중 지지 지점을 사용할 수 있습니다.
이것은 보편적인 공식이 아닙니다.
적절한 유효 제수는 다음에 따라 달라집니다.
· 캐스터 레이아웃
· 프레임 구성
· 휠 간격
· 무게중심
· 바닥 상태
· 장착 공차
· 장비가 고정되어 있는지 이동하는지 여부
대규모 산업용 플랫폼의 경우 물리적 부하 테스트나 구조 분석을 통해 완벽한 부하 분산을 가정하는 것보다 더욱 신뢰할 수 있는 결과를 제공할 수 있습니다.
가장 흔한 캐스터 선택 실수 중 하나는 장비의 총 중량을 캐스터의 정정격 하중과만 비교하는 것입니다.
기계는 정지해 있을 때 무게가 500kg에 달할 수 있지만 움직이기 시작하거나 갑자기 멈추거나 방향을 바꾸거나 장애물을 통과할 때 훨씬 더 큰 힘을 받게 됩니다.
정적 로딩
정적 하중은 장비가 정지 상태로 유지되는 동안 전달되는 하중을 나타냅니다.
이는 다음과 관련됩니다:
· 주차된 기계
· 보관 카트
· 고정식 워크스테이션
· 장비 포지셔닝
· 레벨링 응용
동적 로딩
장비가 이동하는 동안 동적 하중이 발생합니다.
다음과 같은 이유로 실제 부하가 증가할 수 있습니다.
· 시작과 중지
· 터닝
· 바닥 간격
· 임계값
· 경사로
· 고르지 못한 콘크리트
· 견인
· 반복적인 영향
· 잦은 방향전환
이러한 이유로 장비를 일상적으로 이동할 때는 캐스터의 동정격 하중을 고려해야 합니다.
정적 정격에서 적절해 보이는 캐스터는 반복적인 동적 하중 하에서 충분한 사용 수명을 제공하지 못할 수 있습니다.
실용적인 엔지니어링 질문
묻는 대신:
“이 캐스터가 기계를 지탱할 수 있나요?”
묻다:
“이 캐스터가 기계가 실제 바닥과 작동 조건에서 반복적으로 움직이는 동안 기계를 지탱할 수 있습니까?”
이러한 구별은 특히 다음과 같은 경우에 중요합니다.산업용 캐스터생산 장비에 사용됩니다.
캐스터 부하 용량은 작동 환경과 독립적으로 고려되어서는 안 됩니다.
매끄러운 실내 바닥과 거친 공장 바닥은 바퀴, 베어링, 브래킷 및 장착 하드웨어에 대한 요구 사항이 다릅니다.
실제 엔지니어링 참고 자료는 다음과 같습니다.
| 작동 조건 | 일반적인 안전계수 범위* | 선택 고려사항 |
| 부드러운 실내 콘크리트, 간헐적인 움직임 | 1.3~1.5 | 일반 산업용 캐스터 |

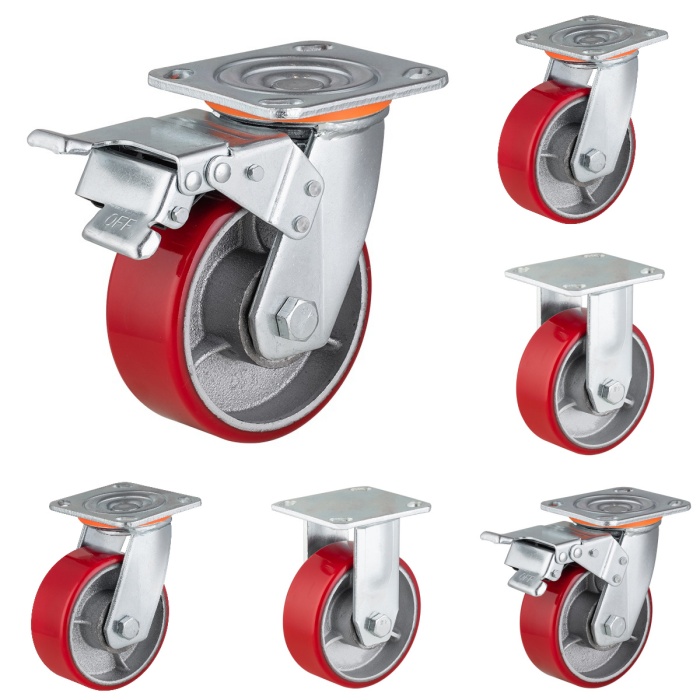

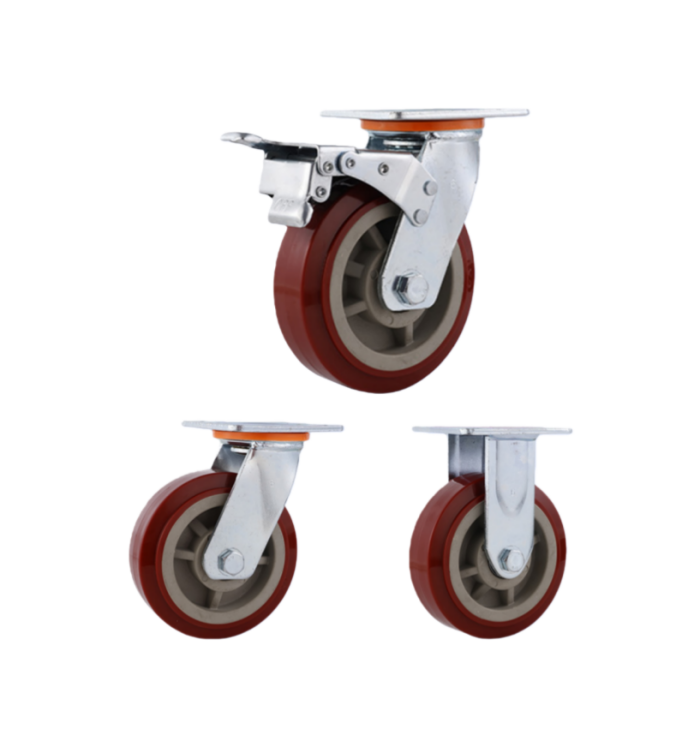

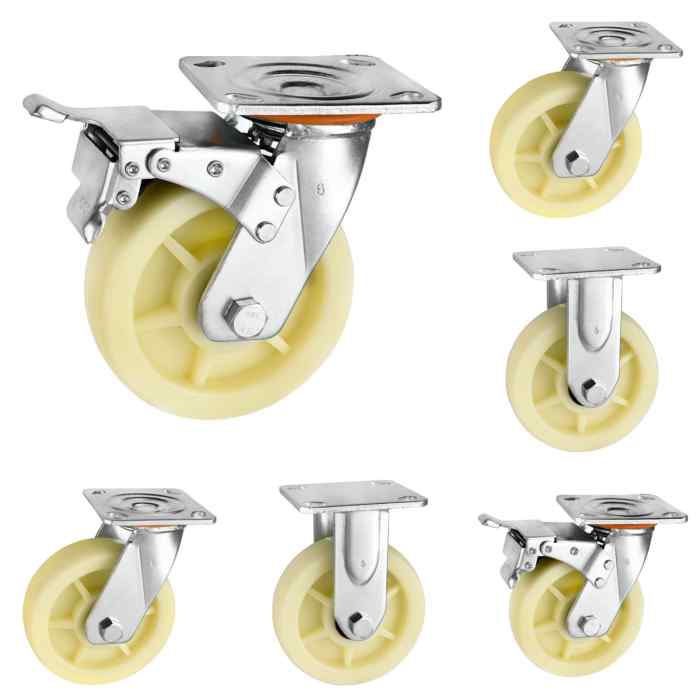

| 표준 공장 현장, 빈번한 이동 | 약 1.5 | 나일론 또는 PU 산업용 캐스터 |
| 거친 바닥, 경사로, 문지방 | 1.5~1.8 | 강화된 고하중 캐스터 |
| 지속적인 중부하 작업 | 1.8–2.0 | 고하중 산업용 캐스터 |
| 고온 또는 부식성 환경 | 2.0+ 또는 재료 경감 | 용도별 캐스터 구성 |
온도 및 화학물질 노출
고온은 일부 휠 재료와 윤활유의 성능을 저하시킬 수 있습니다.
부식성 환경은 다음에 영향을 미칠 수 있습니다.
· 괄호
· 베어링
· 차축
· 패스너
· 휠 코어
이러한 응용 분야에서는 수치적 안전율을 높이는 것만으로는 문제가 해결되지 않을 수 있습니다. 시전자의 재료와 구조도 환경과 일치해야 합니다.
예를 들어, 공칭 부하 용량이 충분한 캐스터는 휠 재질이나 금속 구성 요소가 작동 조건에 적합하지 않은 경우 사용 수명이 여전히 짧을 수 있습니다.
사례 1: 중심에서 벗어난 이동식 카트
이동식 카트의 무게는 약 520kg이며 바퀴 4개를 사용합니다.
엔지니어링 팀은 처음에 다음을 계산합니다.
520 ¼ 4 = 캐스터당 130kg
따라서 150kg 등급의 캐스터이면 충분해 보입니다.
그러나 대부분의 장비 질량은 카트의 한쪽에 집중되어 있습니다. 작동 중에는 해당 측면에 있는 두 개의 캐스터에 훨씬 더 높은 하중이 가해집니다.
몇 주 후에 무거운 하중을 받은 바퀴가 다음을 표시합니다.
· 휠 변형
· 베어링 소음
· 브라켓 벤딩
· 조기 마모
계산이 반드시 수학적으로 틀린 것은 아닙니다.
문제는동일한 하중 분배 가정.
더 나은 접근 방식은 하중이 심한 쪽의 하중 비율을 추정하고 이에 따라 캐스터 크기를 조정하는 것입니다.
사례 2: 6개 캐스터 기계 플랫폼
1,800kg의 기계가 6개의 동일한 캐스터에 설치되어 있습니다.
간단한 계산은 다음을 제공합니다.
1,800 ¼ 6 = 캐스터당 300kg
그러나 기계 프레임은 단단하고 공장 바닥은 완벽하게 수평이 아닙니다.
기계가 움직일 때 여러 캐스터가 하중을 균등하게 공유하지 않습니다. 그 결과, 특히 바닥 조인트나 문턱을 넘을 때 국부적인 하중이 더 높아집니다.
이 상황에서 엔지니어링 팀은 다음을 고려해야 합니다.
· 유효 하중 지지점
· 프레임 강성
· 캐스터 장착 공차
· 다이나믹한 임팩트
· 휠 재질
· 바닥상태
목표는 단순히 더 많은 캐스터를 설치하는 것이 아닙니다. 이는 캐스터 레이아웃과 프레임이 하중을 안정적으로 운반할 수 있는지 확인하는 것입니다.
캐스터 사양을 확정하기 전에 다음 사항을 확인하십시오.
1. 실제 총중량 확인
포함하다:
· 장비 중량
· 최대 페이로드
· 도구
· 배터리
· 액세서리
· 소모품
· 작동 중에 설치된 채로 남아 있을 수 있는 제거 가능한 구성 요소
기계가 일반적으로 최대 부하로 작동하는 경우 장비의 자체 중량으로 캐스터 용량을 계산하지 마십시오.
2. 무게중심 파악
묻다:
· 하중이 중심에 있는가?
· 대부분의 무게가 한쪽 끝에 있습니까?
· 한쪽이 더 무겁나요?
· 무게중심이 높은가?
· 사용 중에 페이로드 위치가 바뀌나요?
편심 장비의 경우 가장 무거운 하중을 받는 캐스터 또는 캐스터 그룹에 가해지는 예상 하중을 계산합니다.
3. 캐스터 배치를 확인하세요
검토:
· 캐스터 수
· 캐스터 간격
· 휠베이스
· 회전 및 고정식 캐스터 위치
· 장착 위치
· 프레임 치수
캐스터가 많아진다고 자동으로 동일한 하중 분배가 보장되는 것은 아닙니다.
4. 정적 요구사항과 동적 요구사항을 분리하세요.
장비가 정기적으로 움직이는 경우 동적 정격을 주요 선택 매개변수로 사용하십시오.
고려하다:
· 이동 속도
· 시작 및 중지 주파수
· 터닝
· 견인
· 바닥 간격
· 경사로
· 임계값
· 영향빈도
5. 적절한 안전마진을 적용하세요
모든 적용에 대해 하나의 숫자를 사용하는 대신 실제 작동 환경에 따라 안전계수를 선택하십시오.
6. 캐스터 구조를 환경에 맞추십시오.
확인하다:
· 휠 재질
· 베어링 종류
· 브라켓 재질
· 내식성
· 내열성
· 화학물질 노출
· 바닥 보호 요구 사항
부하 용량만으로는 서비스 수명을 결정하지 못하기 때문에 이 마지막 단계가 중요합니다.
3륜 하중 선택 원리는 산업용 캐스터 크기 조정에 유용한 출발점이지만 이것이 계산의 끝은 아닙니다.
장비가 더 무거워지거나, 길어지거나, 이동성이 높아지거나, 하중이 고르지 않게 되면 다음과 같은 몇 가지 추가 요소가 중요해집니다.
· 편심하중분포
· 유효 하중 지지점
· 동적 로딩
· 바닥 및 작동조건
· 안전계수 조정
· 휠 및 브래킷 재질
· 프레임 강성 및 장착 정확도
평균적인 캐스터가 아닌 가장 무거운 하중을 받는 캐스터가 까다로운 응용 분야에 대한 용량 결정을 주도해야 합니다.
OEM 장비 제조업체의 경우 이러한 애플리케이션 기반 접근 방식을 통해 조기 휠 마모, 베어링 고장, 브래킷 변형 및 예상치 못한 교체 비용의 위험을 줄일 수 있습니다.
CMCL 캐스터, 중국에 본사를 둔산업용 캐스터제조업체는 중부하 이동 장비, 기계 플랫폼, 카트 및 기타 산업 응용 분야를 위한 캐스터 구성에 대해 장비 제조업체와 협력합니다. 엔지니어링 접근 방식은 공칭 용량에만 의존하기보다는 하중 분산, 작동 환경, 휠 재질 및 장착 요구 사항을 고려합니다.
새로운 기계 또는 모바일 플랫폼용 캐스터를 선택할 때 실제 하중 경로와 작동 조건부터 시작하십시오. 올바른 계산은 단순히 무게를 지탱할 수 있는 캐스터를 찾는 것이 아니라 어떤 캐스터가 어떤 조건에서 얼마나 오랫동안 무게를 지탱하는지 이해하는 것입니다.
